事業内容/設計 石図面

弊社設計部では現在AUTOCADを使用し、石材施工図作成しています。

大手ゼネコンを始め中小ゼネコンも今後AUTOCADにシフトしていくと思われます。

ニーズ拡大に対応できるよう、ソフトも随時最新バージョンに更新し効率化を図っております。

データ管理はAUTODESK社及びNTTが提供しているストレージで二元管理。大型物件も安心してご依頼いただいております。

＊NTTストレージはフレッツ・あずけーるPROを使用しております。

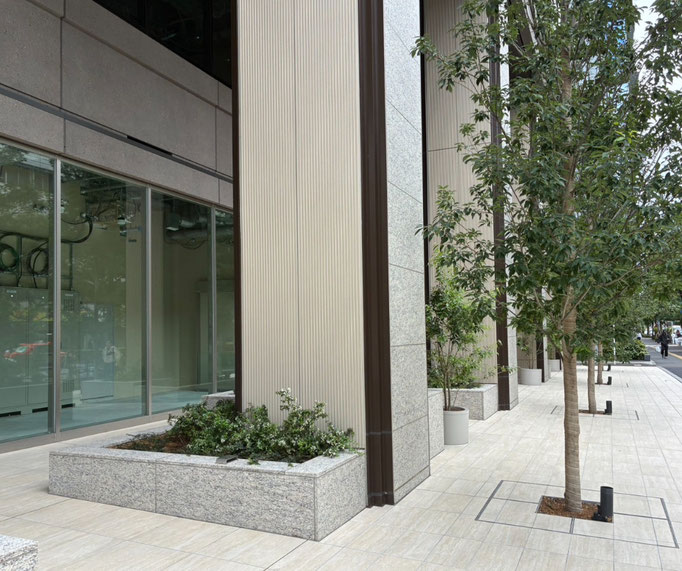

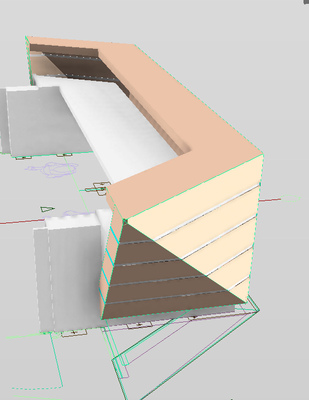

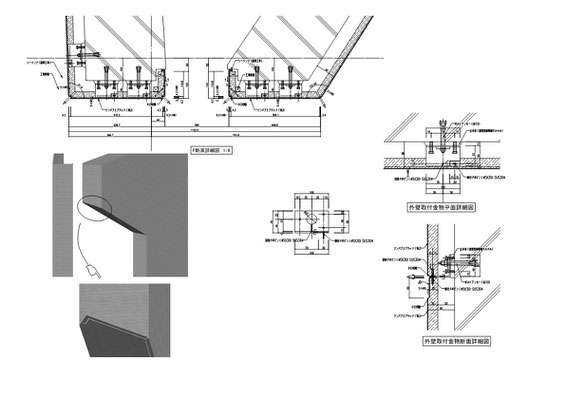

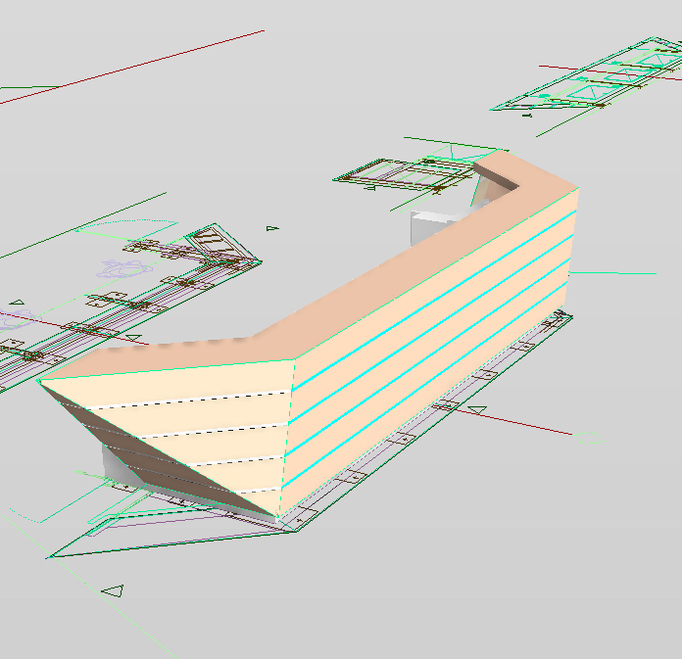

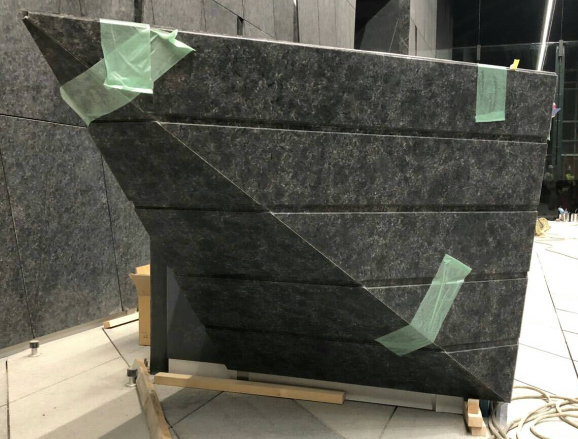

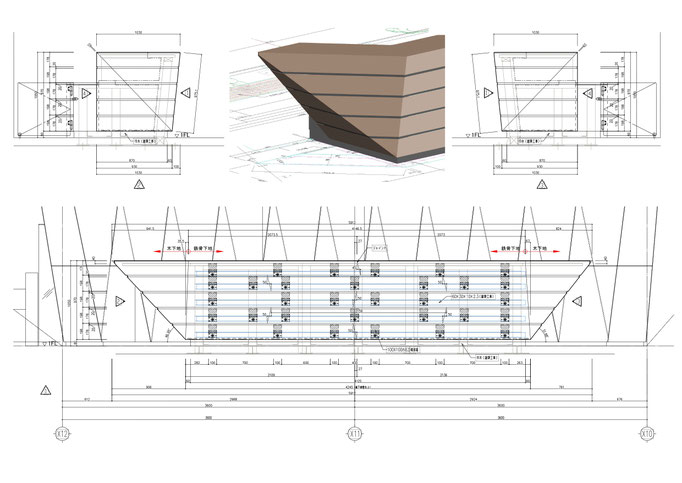

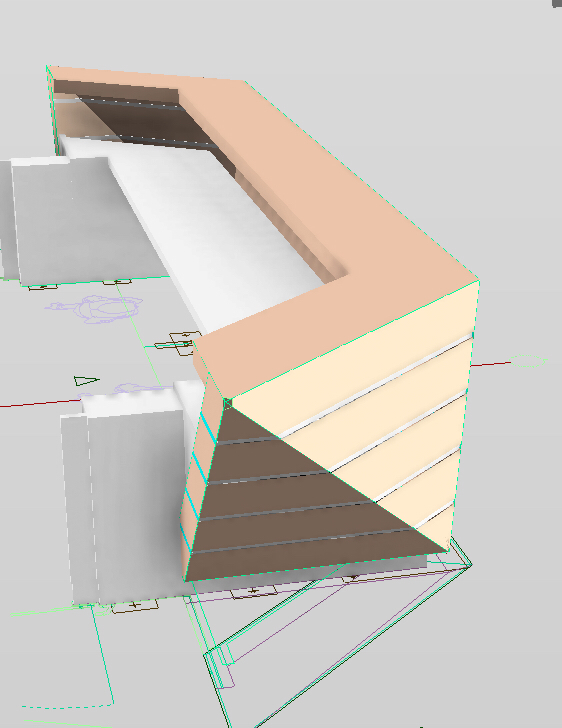

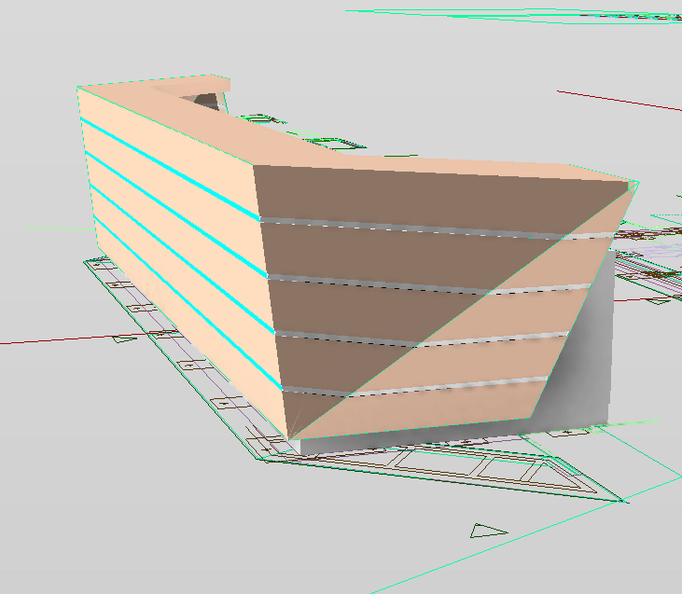

一見簡単に見えるカウンターですが、全ての面に異なる角度がついています。このようなケースでは、正確なポイントを抽出しなければならない為、３Ｄ機能を利用して作図していきます。

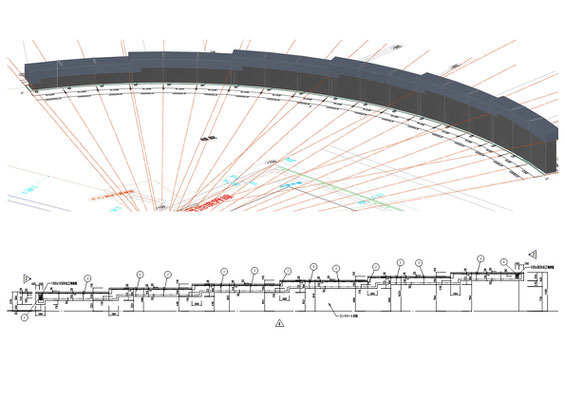

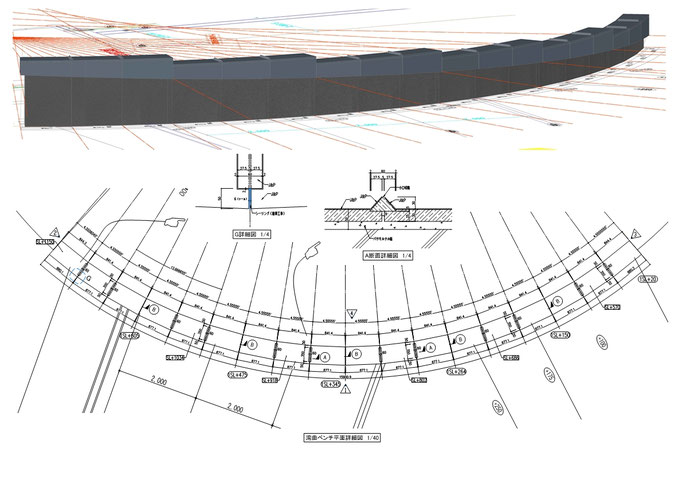

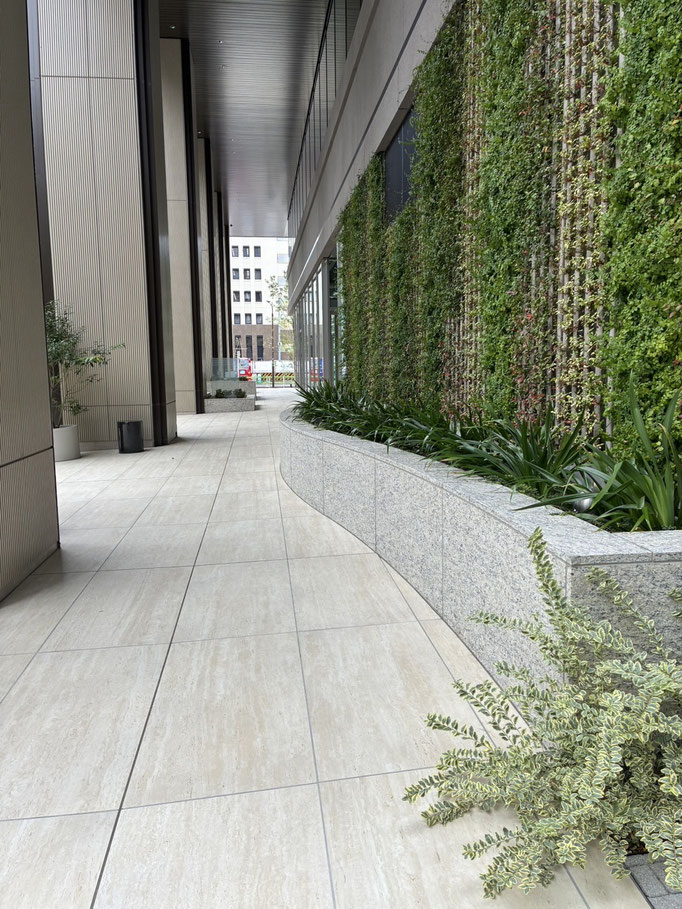

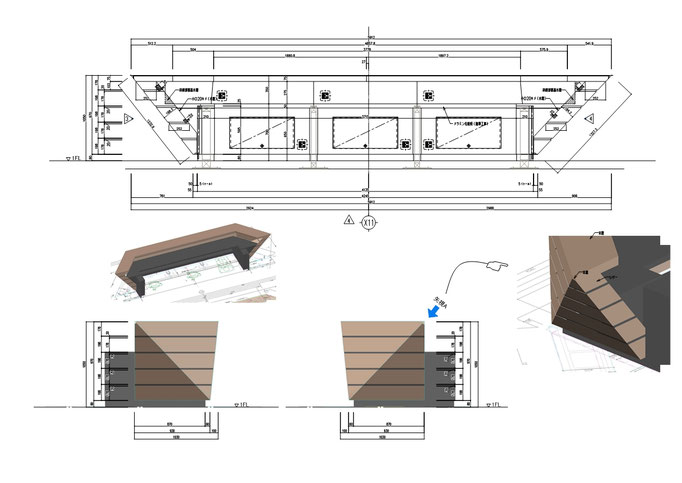

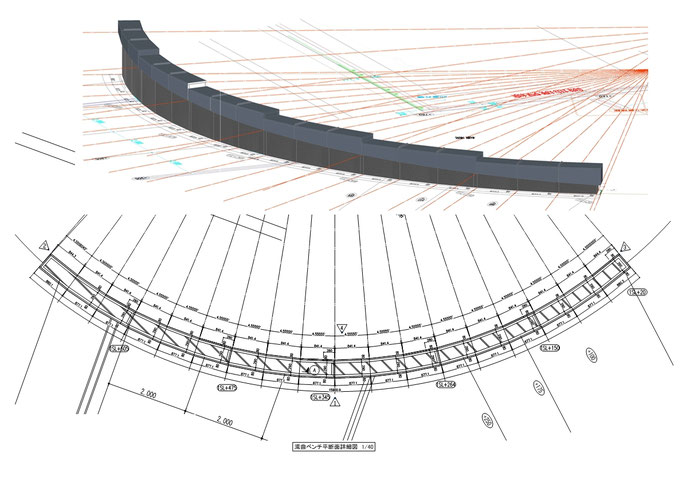

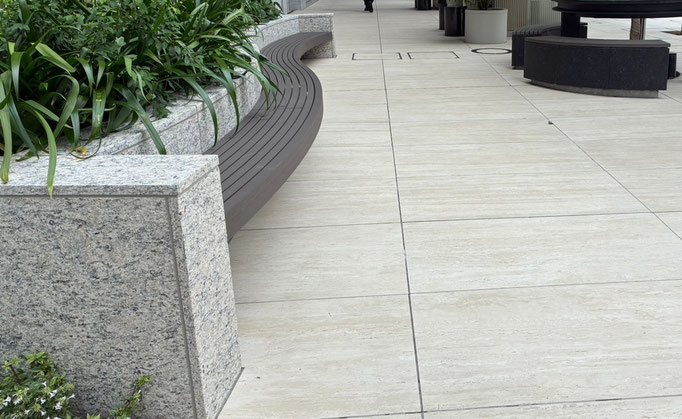

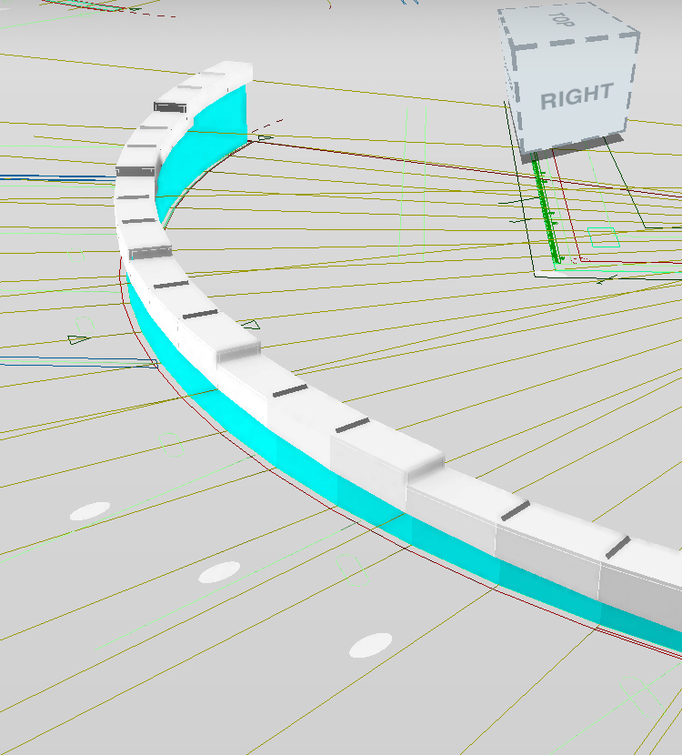

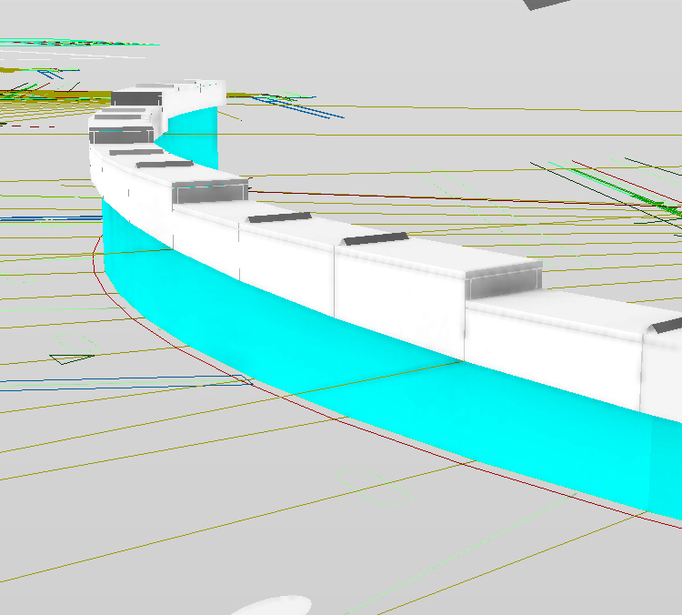

らせん状に立ち上がり下端を加工しなければならないベンチです。

このような加工も３Ｄ機能で作図し、正確なポイントを抽出します。

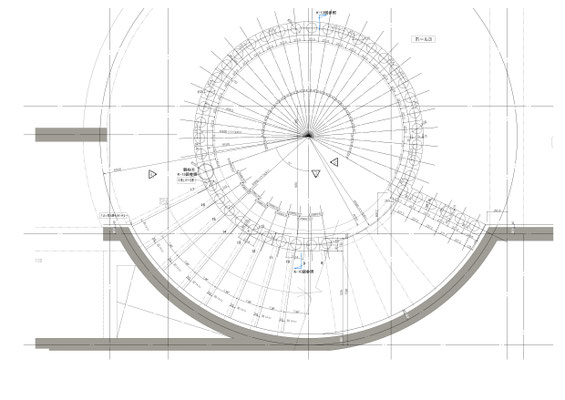

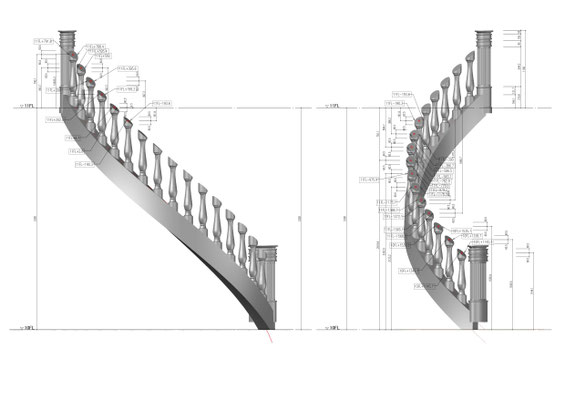

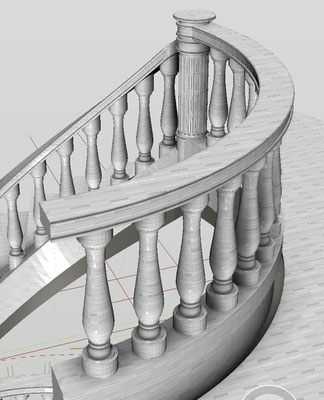

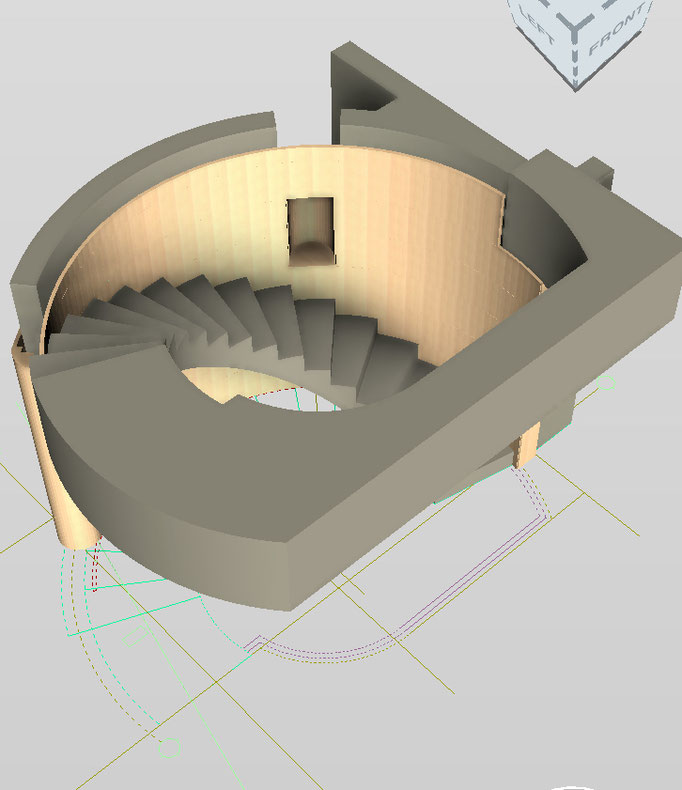

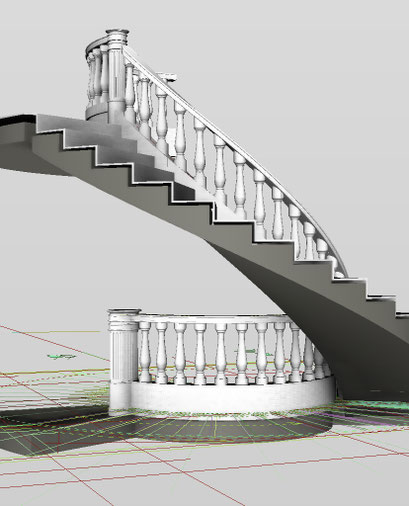

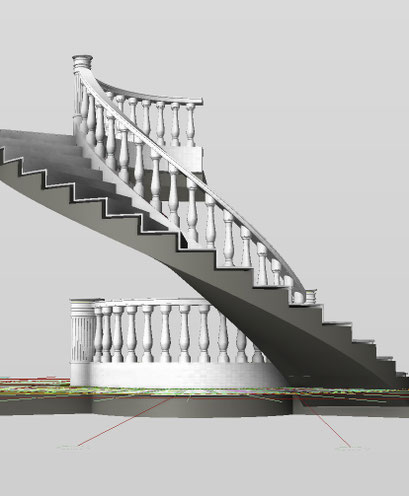

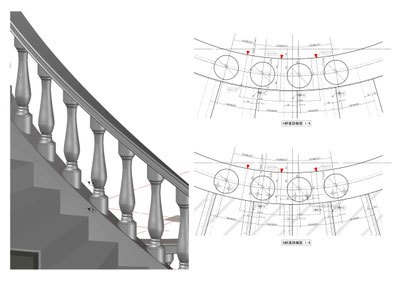

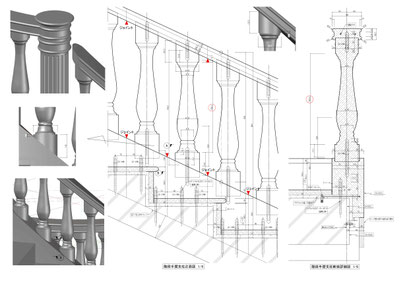

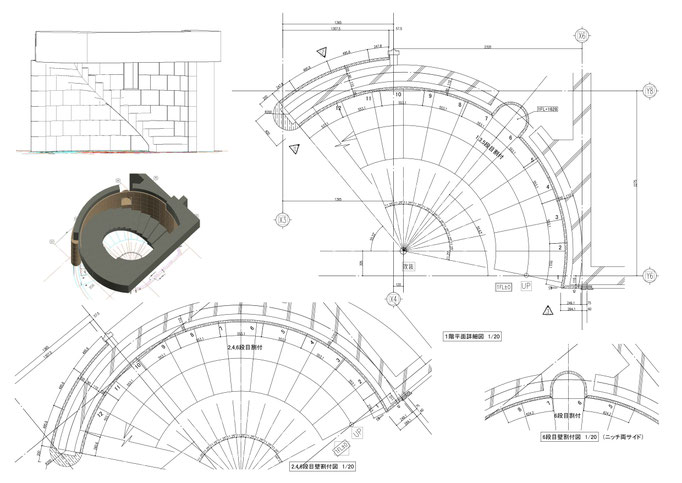

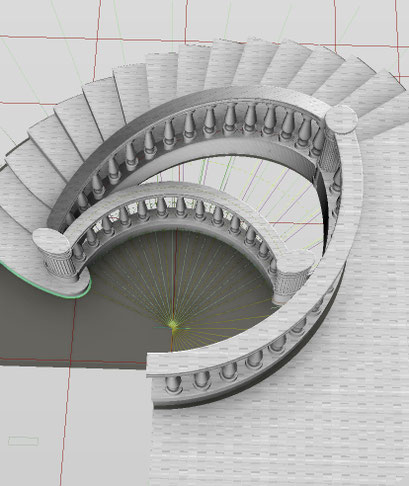

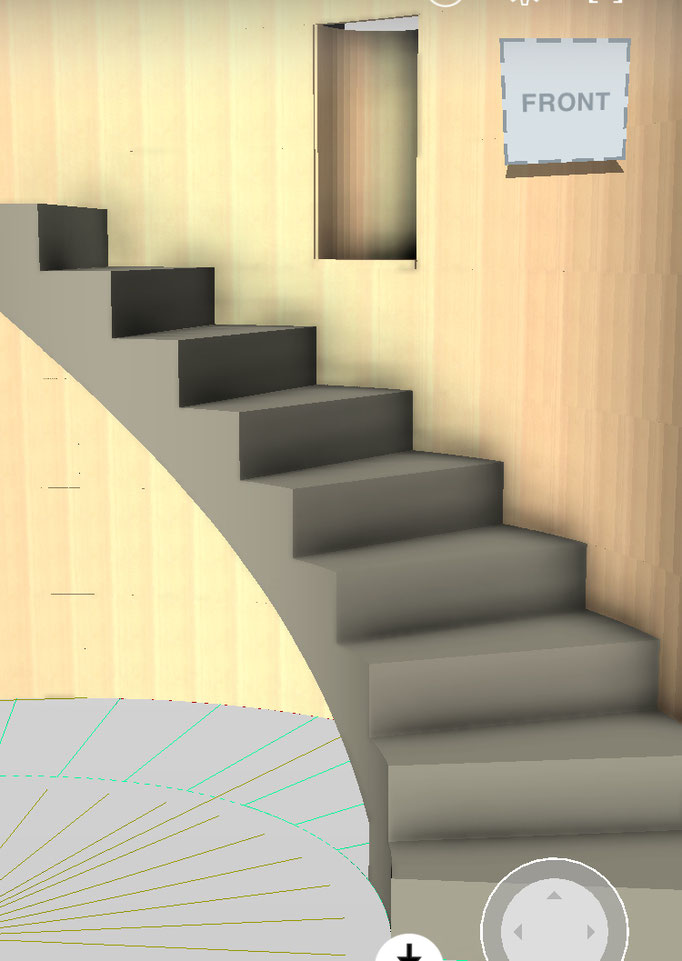

らせん階段です。AUTOCAD ３Ｄ機能を利用して正確なポイントを抽出していきます。

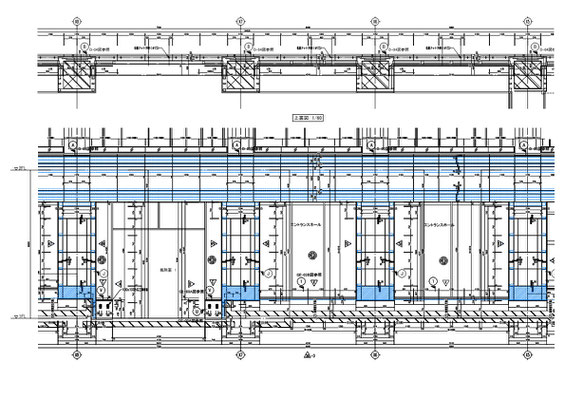

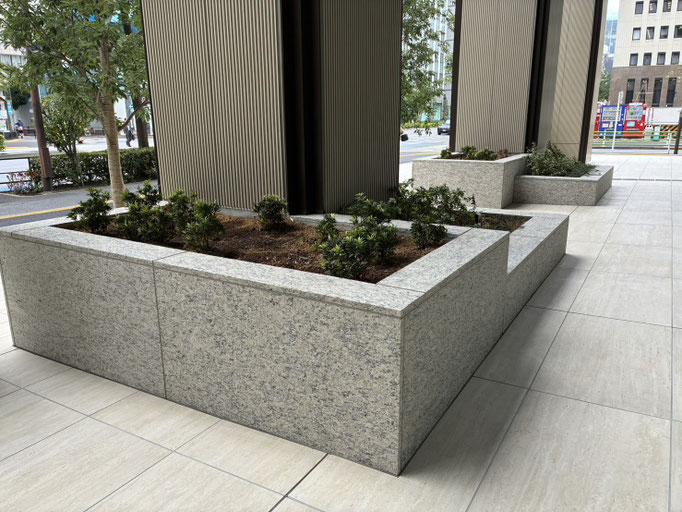

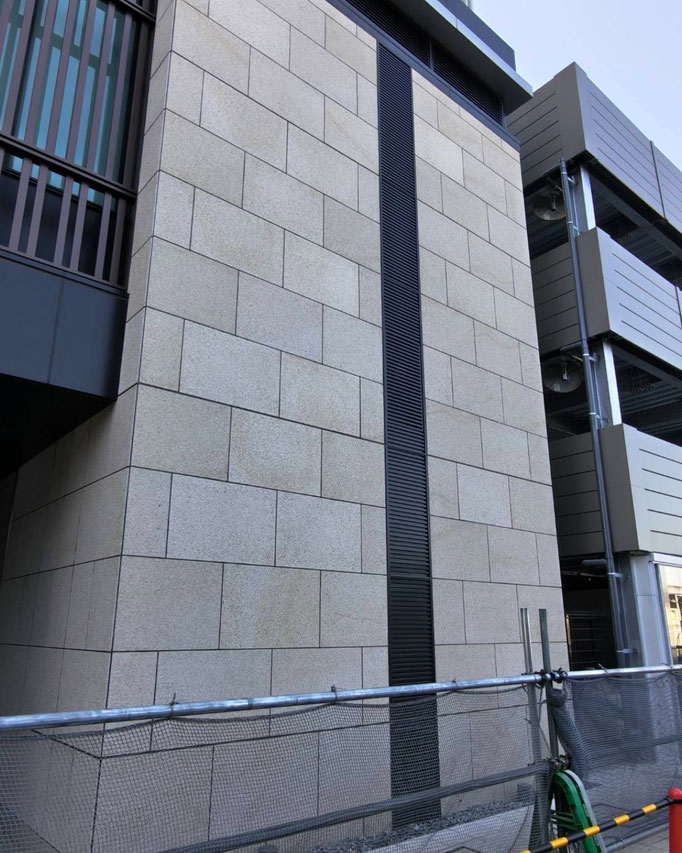

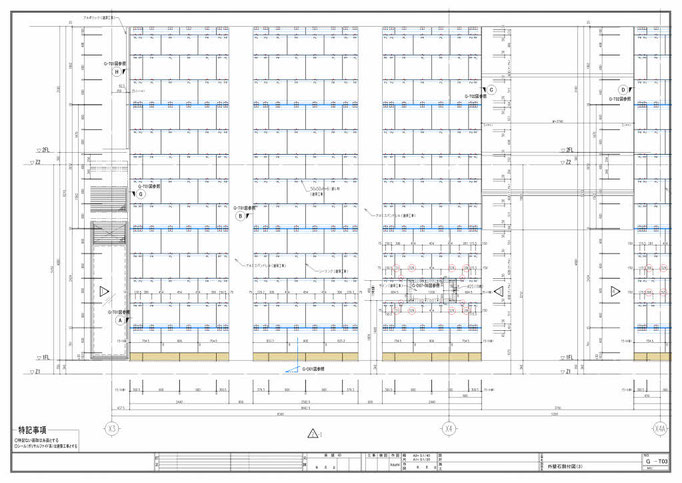

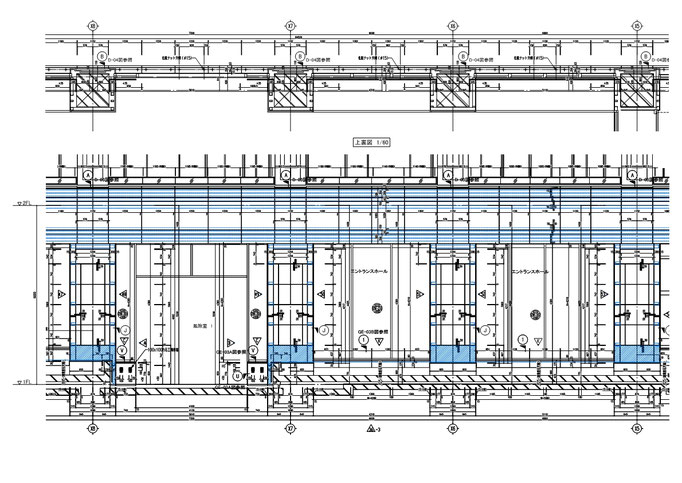

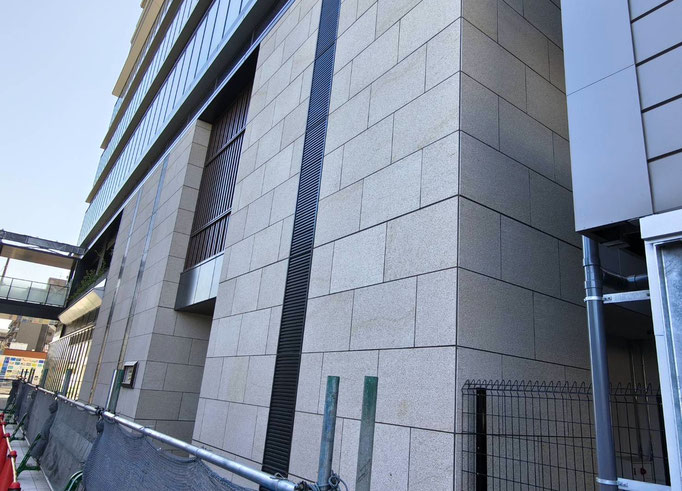

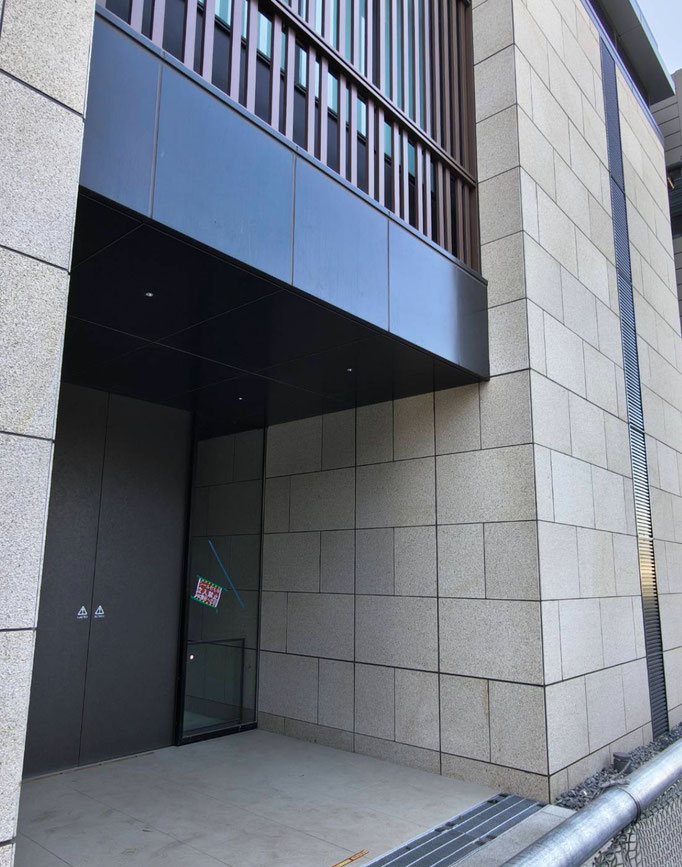

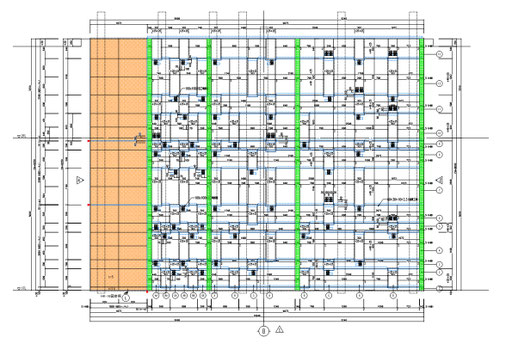

凹凸のある外壁です。鉄骨下地を利用して固定していきます。

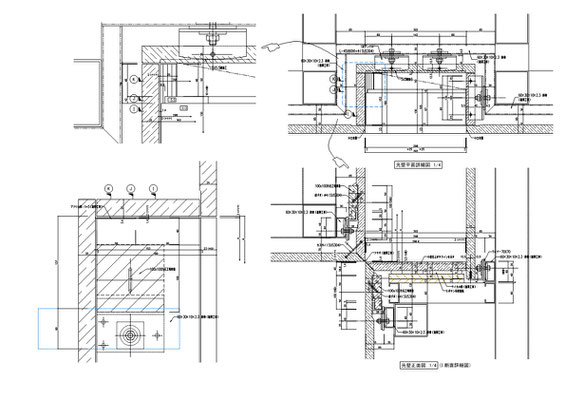

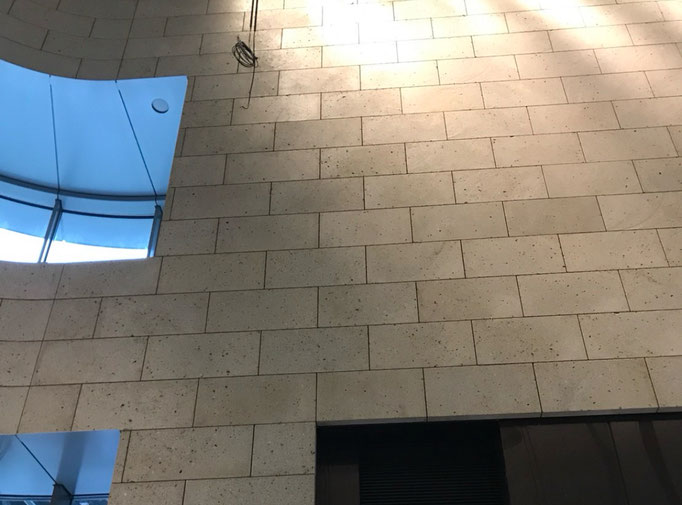

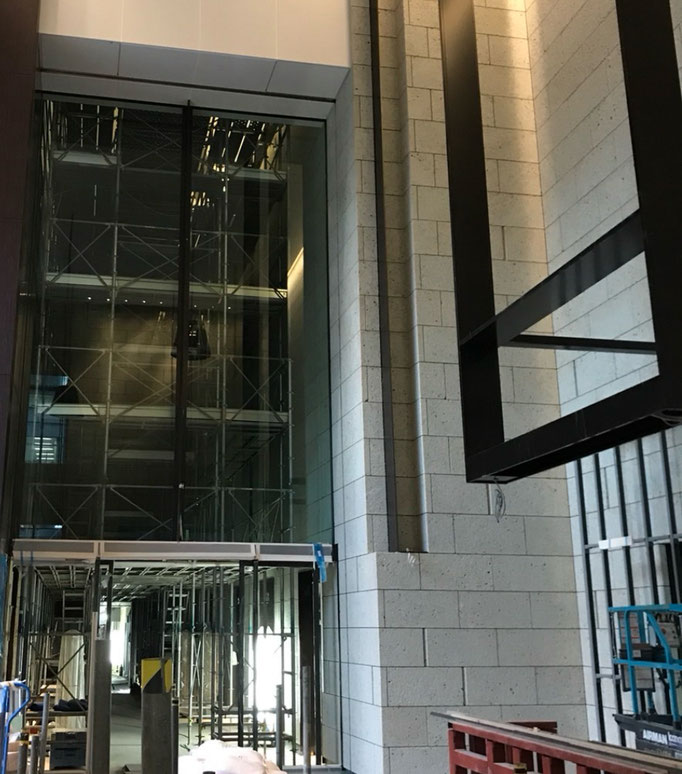

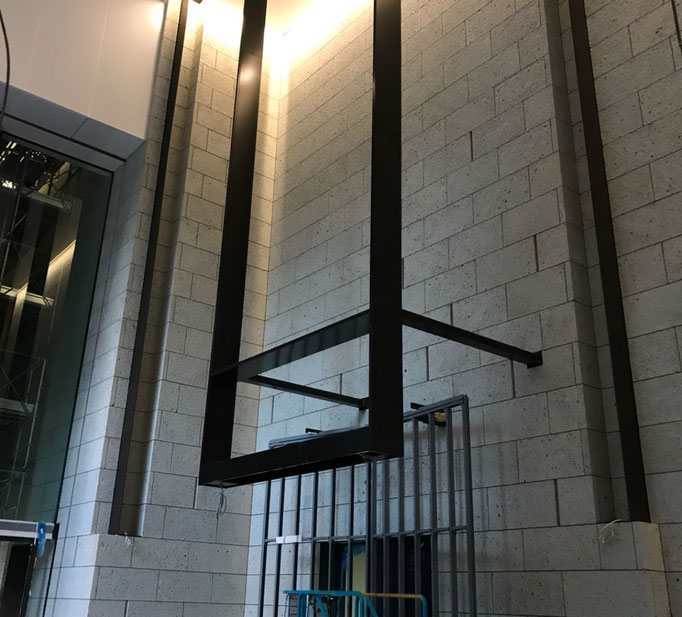

取付下地が複雑な光壁です。鉄骨下地の為固定方法に制約があります。

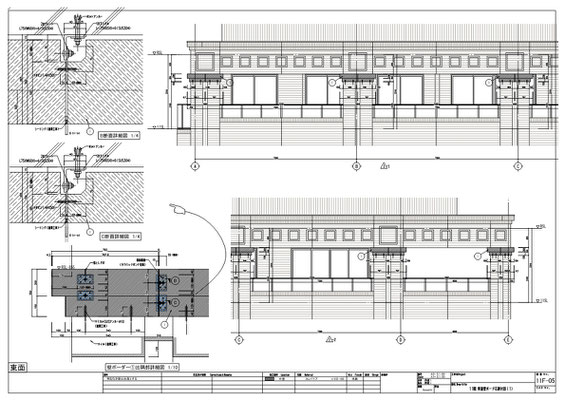

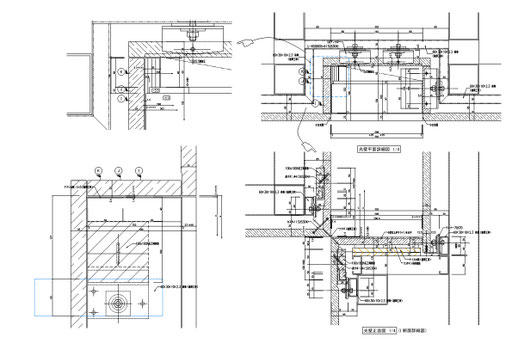

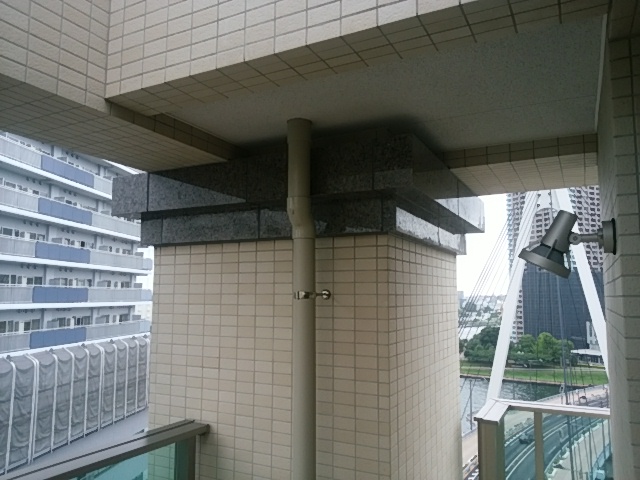

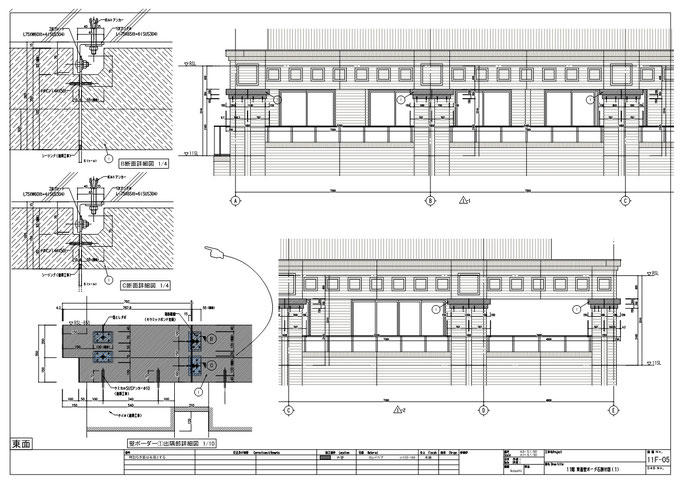

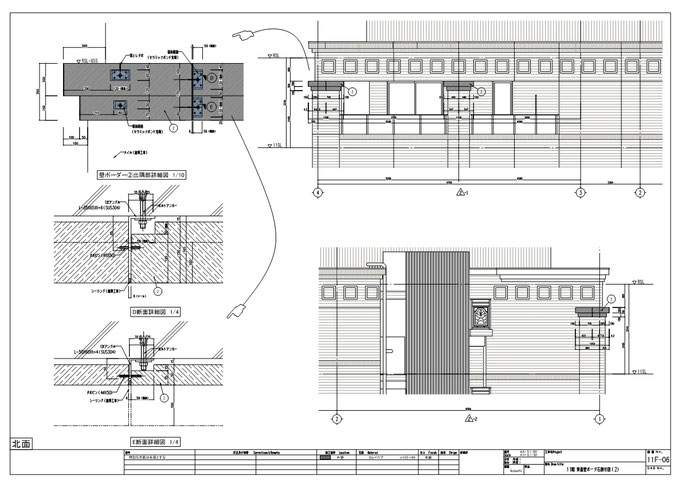

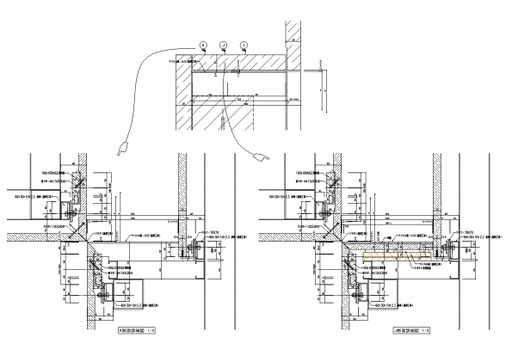

ボーダー役物です。掘り込みをして金物で荷重を受けています。

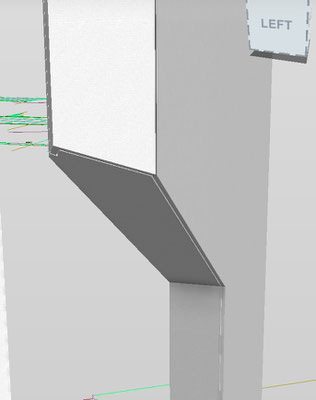

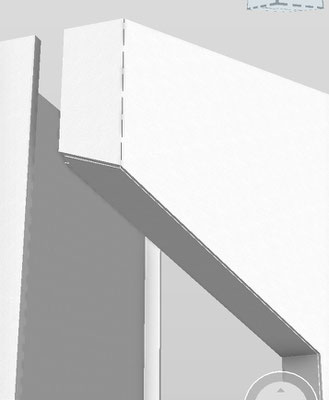

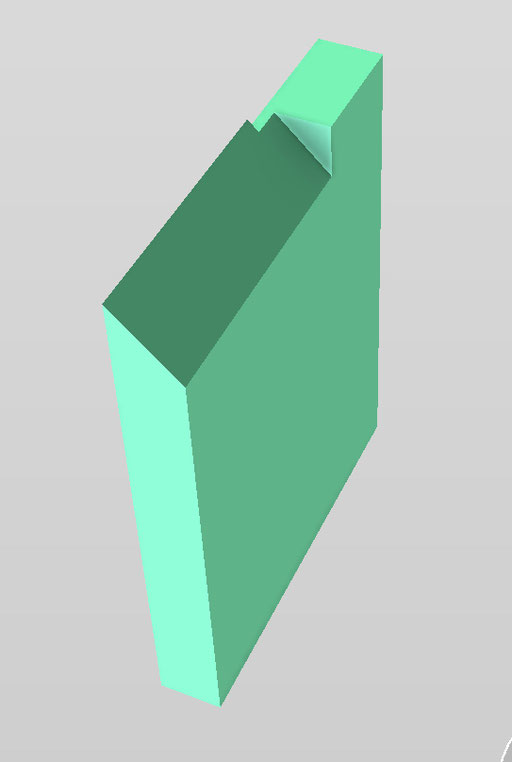

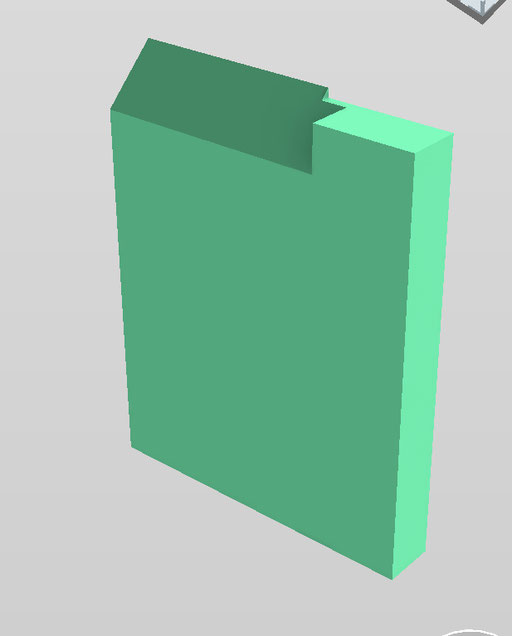

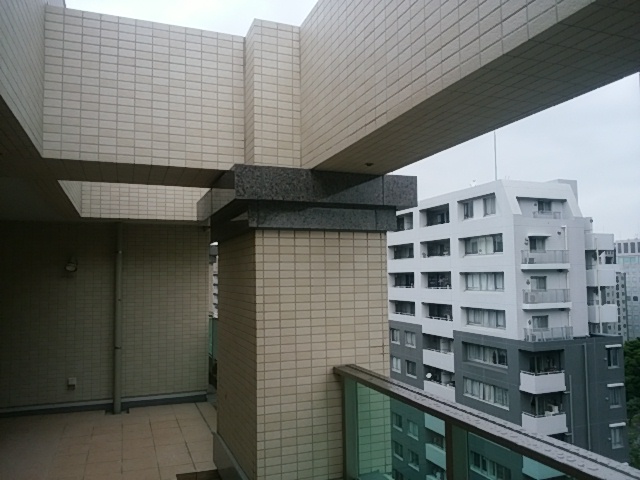

改修工事です。角度付きで斜めにカットしなければなりません。本来であれば実寸型板で製作しなければ製作不可能ですが、３Ｄで事前に検証出来れば誤差なく納めることが出来ます。

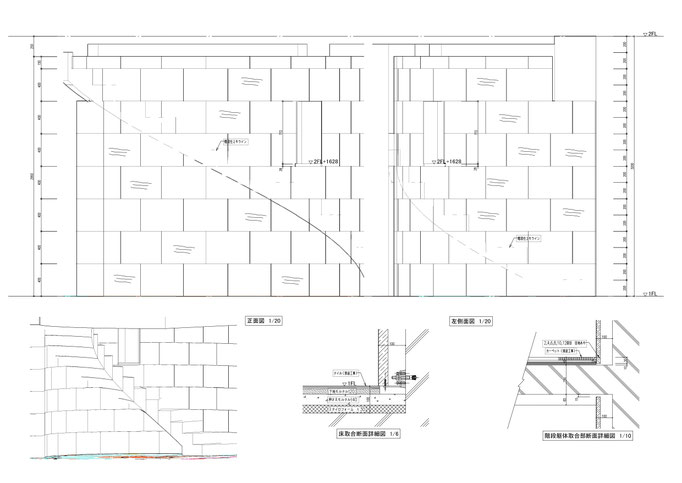

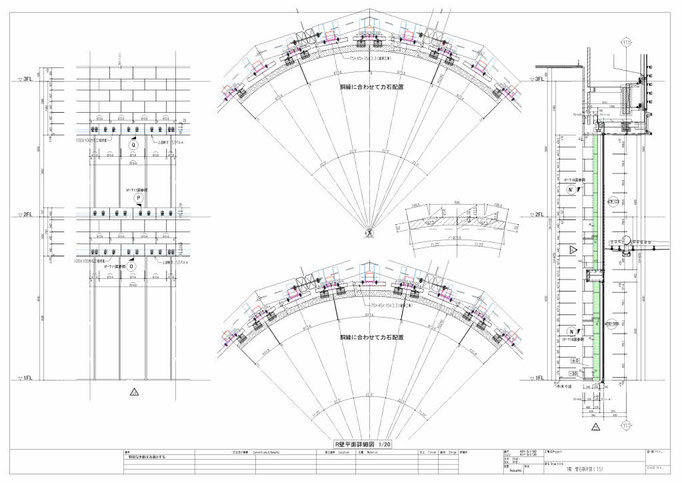

3Dで作図することにより、Ｒ壁にぶつかる躯体ポイントを抽出し、現場加工をすることなく施工出来ます。

KOUMI  高見石材　設計部
